齐齐哈尔立车在加工高精度零件时如何保证稳定性和一致性?

时间:2025-04-21

齐齐哈尔立车在加工高精度零件时如何保证稳定性和一致性?




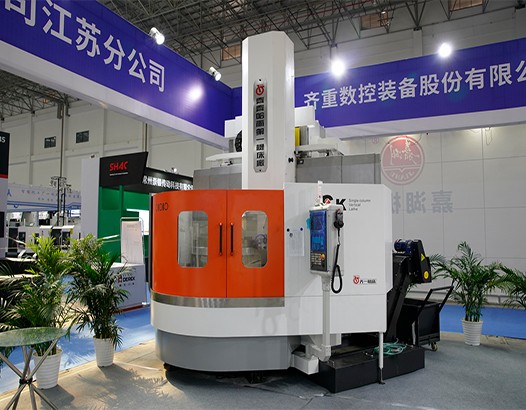

在使用齐齐哈尔立车加工高精度零件时,保证稳定性和一致性需要从机床硬件、数控系统、工艺设计、环境控制等多维度进行系统性优化。以下是具体技术要点和实施策略:

一、机床本体精度与结构优化

1. 高刚性床身与导轨系统

结构设计:采用整体铸造床身(如高强度铸铁或树脂混凝土),通过有限元分析优化筋板布局,提升抗变形能力和阻尼特性,减少切削振动。

导轨形式:

静压导轨:在滑动导轨面通入压力油 / 气,形成均匀油膜 / 气膜,消除机械接触磨损,适用于高精度、重载工况(如加工大型盘类零件)。

滚动导轨:选用高精度直线滚动导轨(如 THK、NSK 品牌),配合预紧技术,提高导向精度和运动平稳性,适用于高速轻载场景。

主轴系统:

采用静压主轴或高精度滚动轴承主轴(如陶瓷轴承),主轴回转精度控制在≤1μm,径向跳动和轴向窜动需通过动平衡测试(残余不平衡量≤5g・mm/kg)。

主轴冷却系统:配置循环油冷或水冷装置,控制主轴温升≤1.5℃,避免热变形影响加工精度。

2. 进给系统刚性提升

滚珠丝杠副采用预拉伸结构,补偿热伸长误差,定位精度可达 ±3μm/300mm(ISO 230-2 标准)。

伺服电机与丝杠直联(避免齿轮传动间隙),并配置高精度编码器(分辨率≥24 位),实现全闭环控制(反馈元件可选光栅尺,分辨率≤0.1μm)。

二、数控系统与伺服控制优化

1. 高精度数控系统

选用高端数控系统(如 FANUC 30i-MODEL B、SIEMENS 840D sl),支持纳米级插补(最小脉冲当量≤1nm)和高级轮廓控制功能(如前馈控制、平滑滤波)。

配置双位置环控制:同时采集丝杠端和工作台端的位置信号,实时补偿传动链误差(如滚珠丝杠螺距误差、反向间隙)。

2. 伺服参数优化

动态特性调整:通过伺服调整软件(如 FANUC SERVO GUIDE)优化速度环增益、位置环增益,抑制机械谐振(如使用陷波滤波器衰减特定频率振动)。

加减速控制:采用S 型加减速曲线或多项式加减速算法,减少启停冲击,确保进给速度均匀性(速度波动≤±0.5%)。

三、刀具与装夹系统精细化管理

1. 刀具选择与管理

高精度刀柄:选用 HSK-A/B/E 系列刀柄或 Capto 刀柄,配合热缩式 / 液压式夹头,刀柄与主轴接口跳动≤3μm,刀具动平衡等级 G2.5(转速≥10000r/min 时)。

刀具材料:根据工件材料(如不锈钢、钛合金、高温合金)选择涂层硬质合金、陶瓷或 PCD 刀具,优化切削刃钝圆半径(如≤5μm)以减少切削力波动。

刀具磨损补偿:通过机内对刀仪(如 Renishaw OMP60)实时检测刀具磨损量,数控系统自动修正刀具偏置(补偿精度≤2μm)。

2. 装夹系统设计

定位基准:遵循 “基准统一” 原则,工件定位面与机床坐标系的平行度 / 垂直度≤5μm,采用一面两销或高精度卡盘(如 3R 气动卡盘)实现重复定位精度≤2μm。

夹紧力控制:使用液压 / 气动夹具或伺服电动夹具,通过压力传感器监测夹紧力,避免过定位或夹紧变形(如薄壁零件夹紧力≤50N/cm²)。

工装刚度:夹具底板与工作台连接面需研磨处理(表面粗糙度 Ra≤0.8μm),夹具悬臂长度与支撑跨度比≤1:3,减少切削时的弹性变形。

四、加工工艺与参数优化

1. 切削参数匹配

低速高刚性策略:加工高精度表面时,降低主轴转速(如≤2000r/min)并提高进给量,减少切削热积累;粗加工留余量 0.3-0.5mm,半精加工留余量 0.05-0.1mm,精加工采用微量切削(背吃刀量≤0.02mm)。

冷却液控制:使用高压冷却系统(压力≥20MPa),冷却液温度控制在 20±1℃,喷嘴位置需对准切削区域,减少刀具磨损和工件热变形。

2. 工艺路线规划

采用等温加工:安排粗、精加工工序间隔≥2 小时,使工件应力充分释放;批量加工时采用 “逐件冷却” 模式,避免连续加工导致机床温升累积。

对称切削法:加工对称结构零件(如齿轮箱壳体)时,采用左右刀具同时切削,平衡切削力,减少机床主轴偏载。

五、环境控制与热稳定性管理

1. 恒温车间建设

车间温度控制在 20±0.5℃,湿度 50±5% RH,空调系统送风方向需避开机床热源(如主轴电机、伺服柜),避免气流直接吹拂工件。

机床热变形补偿:通过预埋温度传感器(如 PT100)监测主轴箱、床身等关键部位温升,数控系统调用热变形数学模型(如多项式拟合)实时修正坐标(补偿精度≤5μm)。

2. 抗振与隔噪

机床地基采用混凝土隔振沟(深度≥1.5m),并配置空气弹簧隔振器(固有频率≤3Hz),隔离外界振动(如冲压设备、行车运行)。

电机与油泵安装弹性联轴器和隔音罩,控制工作噪声≤75dB,减少振动传递至加工区域。

六、在线测量与过程控制

1. 机内测量技术

配置触发式测头(如 Renishaw OMP40-2)或激光扫描测头,加工中实时测量孔径、端面跳动等关键尺寸,发现超差立即停机补偿(测量精度≤±3μm)。

首件全检:使用三坐标测量机(CMM)对首件进行 21 项几何精度检测(如圆度、圆柱度、平行度),生成误差补偿表导入数控系统。

2. 统计过程控制(SPC)


建立加工过程数据库,对批量零件的关键尺寸(如直径、长度)进行 CPK 值统计(要求 CPK≥1.67),当连续 5 件尺寸偏移中心值 50% 公差时,自动触发刀具磨损补偿或工艺参数调整。

七、人员操作与设备维护

1. 操作人员培训

持证上岗:操作人员需通过高级技师认证,掌握机床热特性、伺服参数调整等技能,能通过听、触判断机床异常(如主轴异响、导轨爬行)。

标准化操作:制定《高精度加工操作规范》,明确装夹步骤、对刀流程、参数输入校验等细节,减少人为误差。

2. 预防性维护计划

每日检查:导轨润滑压力、主轴冷却油流量、伺服电机温度等,记录《设备状态日志》。

每周保养:清洁丝杠防护装置,检测导轨直线度(使用电子水平仪,误差≤0.005mm/m),更换主轴油滤芯。

年度校准:使用激光干涉仪校准机床定位精度(误差≤±5μm/m),重新调整主轴轴承预紧力,进行几何精度恢复(如垂直度、同轴度)。

典型案例:航空航天零件加工

某企业使用齐齐哈尔 CK5316 立车加工航空发动机压气机盘,通过以下措施实现精度提升:

主轴系统:升级为液体静压主轴(回转精度 0.8μm),配置油温冷却机(温控精度 ±0.3℃)。

装夹方案:采用真空吸附夹具(夹紧力均匀性≤2%),定位面与主轴中心线垂直度≤3μm。

加工参数:精加工转速 800r/min,进给量 0.05mm/r,背吃刀量 0.01mm,使用 - 30℃低温冷风冷却(减少刀具磨损 30%)。

测量反馈:每加工 5 件后用机内测头复检,结合 SPC 分析调整刀具偏置,最终零件尺寸一致性控制在 ±5μm 以内,CPK 值达 1.85。

通过以上综合措施,可显著提升齐齐哈尔立车在高精度零件加工中的稳定性和一致性,满足航空航天、精密模具、高端装备等领域的严苛需求。实际应用中需根据零件特性(如尺寸、材料、精度等级)灵活调整方案,并持续积累加工数据以优化工艺。
