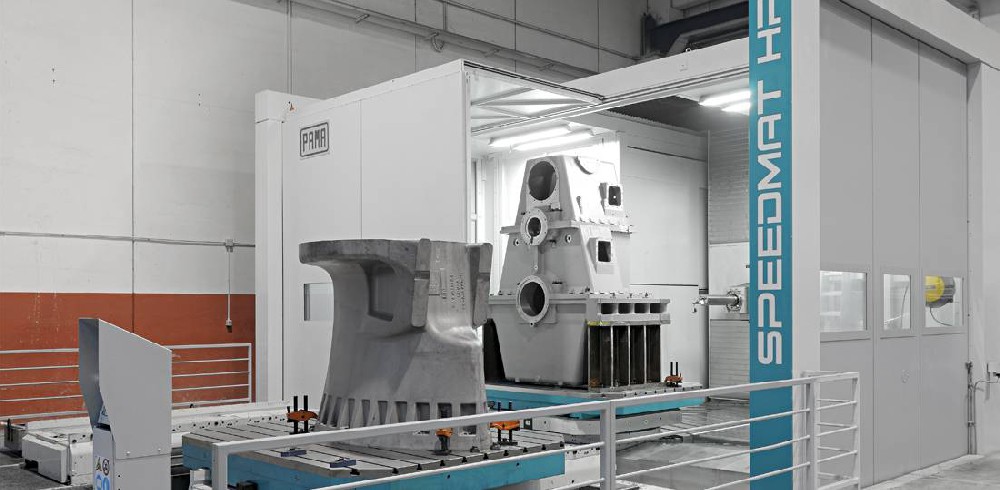

Speedmat HP技术对于最坚硬材料上要求的高刚性和高精度的最困难的加工应用提供完美解决方案。
多任务性能允许在一次装夹中进行铣，镗和车加工
Speedmat HP系列包括7个基本型号：托盘尺寸从1000×1000mm到2000x2500mm，工作台最大承重从3到35t（公吨），工件最大回转直径从2000到4600mm
工作范围
| X轴（工作台）行程 mm 2000 – 4600 |
| Y轴（主轴箱）行程 mm 1500 - 3500 |
| Z轴（立柱）行程 mm 1500 - 3200 |
| 工件最大回转直径 mm 2000 – 4600 |
工作台
| 工作台或托盘尺寸 mm 1000 x 1000 – 2000 x2500 |
| 工作台承重 t 4 - 35 |
| 托盘承重 t 3 - 32 |
B轴进给/快移速度 rpm 2.5 -10 |
直线轴特征（主轴箱H-HV-A)
| X轴快移速度/进给速度 m/min 25 – 50 |
| Y,Z 轴快移速度/进给速度 m/min 30 – 50 |
| 最大加速度 m/s2 3 – 4 |
| X,Y,Z轴推力 kN 20 |
直线轴特征（主轴箱WD）
| X轴快移速度/进给速度 m/min 25 – 40 |
| Y,Z 轴快移速度/进给速度 m/min 30 – 40 |
X,Y,Z,W 轴推力 kN 20 |
工作范围
| X轴（工作台）行程 | mm | 2000 – 3800 |
| Y轴（主轴箱）行程 | mm | 1500 – 3000 |
| Z轴（立柱）行程 | mm | 1500 – 3200 |
| 工件最大回转直径 | mm | 2000 – 3800 |
| 最大车削直径 | mm | 1600 – 3600 |
| 最大内车长度 | mm | 800 – 1200 |
车削工作台
| 工作台或托盘尺寸 | mm | ∅ 1250 – 2500 |
| 工作台/托盘承重 | t | 3 – 15 |
| 工件最大惯性 | kg*m2 | 3000 – 15000 |
| B轴铣加工进给速度 | rpm | 5 – 10 |
| 主轴最大功率 (S1-100%) | kW | 40 – 51 |
| 主轴最大扭矩(S1-100%) | kNm | 5 – 16 |
| 最大回转速度 | rpm | 160 – 320 |
主轴箱
| 主轴最大转速 | rpm | 4500 – 12000 |
| 主轴最大功率(S1-100%) | kW | 50 – 105 |
| 主轴最大扭矩(S1-100%) | Nm | 624 – 1210 |
| A轴持续扭矩(S1-100%) | Nm | 4000 – 8000 |
| A轴夹紧扭矩 | Nm | 6000 – 12000 |
主轴箱
| 主轴最大转速 | rpm | 4000 – 6000 |
| 主轴最大功率(S1-100%) | kW | 90 |
| 主轴最大扭矩(S1-100%) | Nm | 1500 – 2200 |
| 镗轴直径 | mm | 110 – 160 |
| W轴（镗轴） | mm | 500 – 800 |
| W轴进给/快移速度 | m/min | 30 |
