多任务加工中心
Speedmat VM技术为要求具备高刚性和高精度的最严苛的加工应用,甚至是最坚硬材料的加工,提供了完美的解决方案。具备多任务处理能力,可在一次装夹下进行铣、镗和车削加工

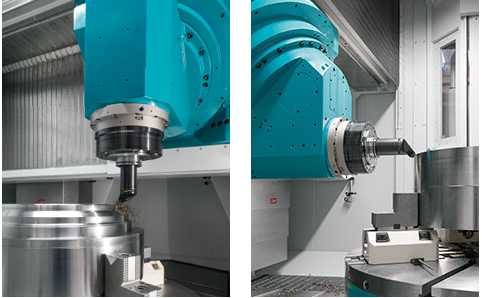

多任务性能允许在一次装夹中进行铣,镗和车加工

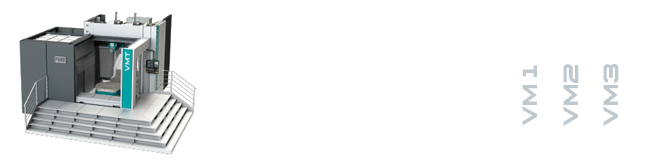

Speedmat VM系列由3种基本机型组成,托盘尺寸从1000 x 1000 mm 到2000 x 2000 mm,工作台最大承重从6到12 t(公吨),工件最大回转直径从1500到3000 mm
加工范围
X轴行程(工作台) | mm | 1700 – 2700 |
Y轴行程(主轴箱) | mm | 1500 – 2700 |
Z轴行程(横梁) | mm | 1300 – 1700 |
工件最大回转直径 | mm | 1500 – 3000 |
工作台
工作台或托盘尺寸 mm | 1000 x 1000 – 2000 x 2000 |
工作台承重 t | 6-12 |
托盘承重 t 4-10 |
C轴进给/快移速度 rpm 10 |
主轴箱 M ES
主轴最大转速 rpm | 6000/9000 | 12500 |
主轴最大功率 kW | 65 | 85 |
主轴最大扭矩 Nm | 780/500 | 450 |
A轴连续扭矩 Nm | 4000 | 4000 |
A轴夹紧扭矩 Nm | 8000 | 8000 |

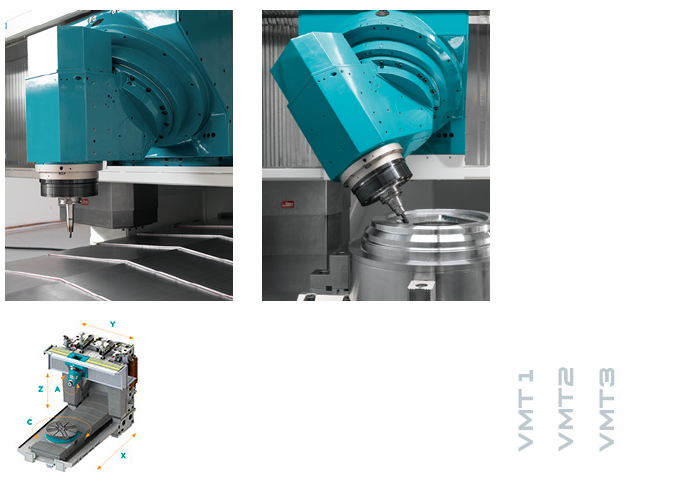

加工范围
X轴行程(工作台) | mm | 1700 – 2700 |
Y轴行程(主轴箱) | mm | 1500 – 2700 |
Z轴行程(横梁) | mm | 1300 – 1700 |
工件最大回转直径 | mm | 1500 – 3000 |
车削工作台
工作台或托盘尺寸 | mm | ∅ 1250 – 2200 |
工作台承重 | t | 6 – 8 |
托盘承重 | t | 4 – 7 |
最大车削速度 | rpm | 350 – 200 |
线性轴特征
X轴快移/进给速度 | mm/min | 50000 – 40000 |
Y,Z轴快移/进给速度 | mm/min | 40000 |
最大加速度 | m/s2 | 3 |
X, Y, Z轴推力 | kN | 15 |
