Vertiram是大型或重型零件加工的完美解决方案，最佳加工方式为立式主轴加工。多种镗、铣和车加工可在一次装夹中进行.

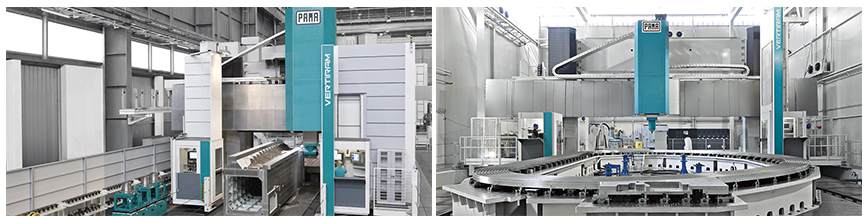

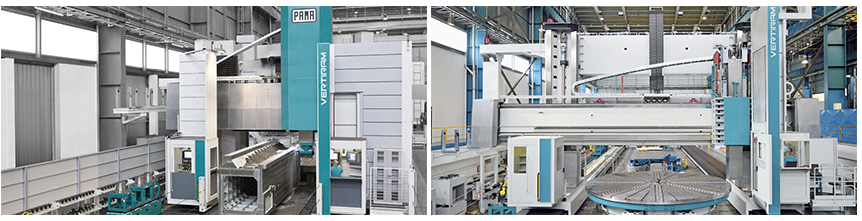

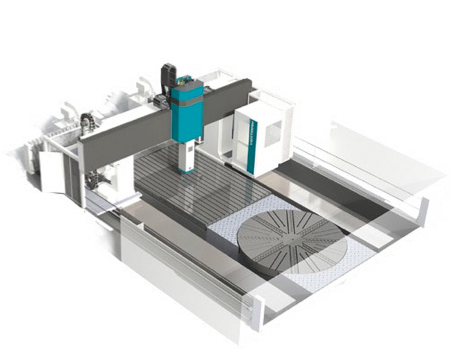

Vertiram系列龙门加工中心有龙门架移动式（GT）和工作台移动式（TT）型号可选，两者可配备固定或移动横梁和车削工作台选项.
• 通用加工

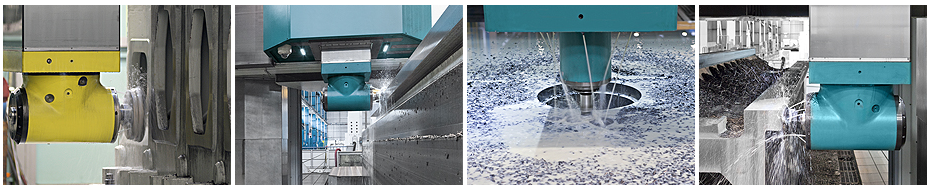

• 用于镗铣加工和车加工
• 系列龙门加工中心有龙门架移动式（GT）
• 和工作台移动式（TT
大范围的立柱间距，从2100到10100mm。主轴端面到工作台面距离从1700 到5500mm。滑枕Z轴行程从1300到2500mm
工作范围
立柱间距 | mm | 2100 – 5100 |
主轴端面(AL 200)到工作台面最大距离 | mm | 2000 – 5500 |
X轴（工作台）行程 | mm | 5000 – 13000 |
Y轴（主轴箱）行程 | mm | 2500 – 6600 |
Z轴（滑枕）行程 | mm | 1300 – 2500 |
W轴（横梁行程-选项） | mm | 1100 – 3600 |
工作台（落地平台）
工作台宽度 | mm | 1500 – 4000 |
工作台长度 | mm | 4000 – 12000 |
承重 | t | 15 – 200 |
主轴箱
滑枕截面 | mm | 500 x 500 – 590 x 590 |
主轴最大转速 | rpm | 3000 – 7000 |
主轴齿轮档数 | 直驱/4 | |
主轴最大功率 (S1) | kW | 45 – 103 |
主轴最大扭矩 (S1) | Nm | 800 – 10730 |
各轴进给速度
X,Y,Z,V 轴快移速度/进给速度 | mm/min | up to 40000 |
W 轴快移速度/进给速度 | mm/min | 3000 – 4000 |
工作台（落地平台）
工作台宽度 | mm | 2000 – 9000 |
主轴箱
滑枕截面 | mm | 500 x 500 – 590 x 590 |
主轴最大转速 | rpm | 3000 – 7000 |
主轴齿轮档数 | 直驱/4 | |
主轴最大功率 (S1) | kW | 45 – 103 |
主轴最大扭矩 (S1) | Nm | 800 – 10730 |
各轴进给速度
X,Y,Z,V 轴快移速度/进给速度 | mm/min | up to 40000 |
W 轴快移速度/进给速度 | mm/min | 3000-4000 |
