DEA ALPH龙门式测量机

[ 时间:2024-04-12 ]
  • 详细信息

采用创新的产品设计,ALPHA 系列龙门式测量机为用户提供了更高性价比的测量选择。该产品提供了中等尺寸的行程范围,可支持多测头配置,具有优异的操作可靠性和降低的维修率。ALPHA 具有两种型号:Alpha Classic 和Alpha Performance。

 ALPHA 的技术特点:

ALPHA测量机具备两种版本:Alpha Classic,标准配置的龙门式测量机,完成各种大尺寸和中等尺寸部件的精密测量;Alpha Performance,是其高精度版本。

 Alpha Classic 技术优势:

• 运动部件铝合金构造:具有更大的刚性重量比。

• Y向横梁采用获得专利的“斜桥技术”,具有很高的刚性

• 各轴采用直流伺服电机驱动

• 先进的21项参数几何误差补偿

• 可滤油和滤水的空气过滤器

Alpha Performance 技术优势:

• 双读数头/双光栅

• 高分辨率读数头(0.1微米)

• 高刚性大截面陶瓷Z轴

• Y向横梁采用获得专利的“斜桥技术”,具有很高的刚性

• 各轴采用直流伺服电机驱动

• 先进的21项参数几何误差补偿

• 可滤油和滤水的空气过滤器


精度和效率的结合

DEA ALPHA系列龙门式测量机,把高效率、高精度与良好的操作可靠性有效地结合在一起,并大大减少了维修量。

配置各种开关式测头、模拟测头、旋转测头、自动测头更换架、非接触式测头,使得ALPHA测量机能够满足大型工件的高精度检测和大型模具的表面扫描。

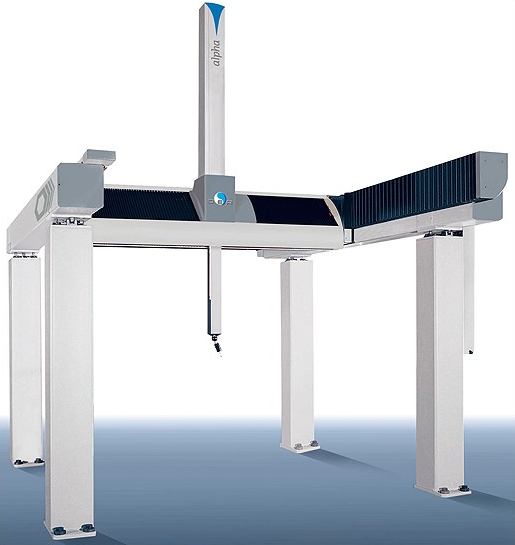

ALPHA测量机具有龙门结构,对于行程Y=3300 mm时有四根立柱,而Y=5000 mm时有六根立柱。龙门式结构便于工件安装,检测和观察。龙门式结构实现运动部件最小惯性,同时保持结构的最大刚性。

ALPHA 具有两种型号:

Alpha Classic,是多功能柔性测量系统,能够完成各种大型铸件和机加工零件的尺寸检测。Alpha Classic,可配备连续伺服测腕,使测头能够旋转到任意角度进行测量,为各种模具和检具制造企业提供了理想的测量系统。

Alpha Performance,高性能的龙门式测量机,采用多项独特的设计,如Y方向高分辨率双光栅技术、高刚性的陶瓷Z轴技术等。线性温度补偿技术使得 Alpha Performance在各种操作条件下成为一台功能强大、便于使用的测量系统。

所有的ALPHA龙门式测量机,均可配备选项的风琴罩与外罩,为设备在车间环境下操作提供保护。




ALPHA的行程范围、外型尺寸:

型号

行程范围(mm)

外型尺寸(mm)

20.33.10

2000×3300×1000

4200×3640×3555

20.33.15

2000×3300×1500

4200×3640×4555

20.50.15

2000×5000×1500

5900×3640×4555

25.33.15

2500×3300×1500

4200×4140×4555

25.50.15

2500×5000×1500

5900×4140×4555

25.33.18

2500×3300×1800

4200×4140×4860

25.50.18

2500×5000×1800

5900×4140×4860

环境要求:

• 标准环境温度:18 - 22 ºC ,1 ºC/h - 2 ºC/24h

• 补偿温度范围:16 - 26 ºC,1 ºC/h - 5 ºC/24h

供气要求:

• 最小供气压力:5bar

• 耗气量:250NL/min
